OPGW光缆悬垂线夹

OPGW光缆悬垂线夹

用 途:
此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力,提高光缆的抗振能力,抑制风力振动的动态应力;还可以保证光缆的弯曲不超过允许的数值,使光缆不产生弯曲应力。由于光缆安装了该线夹后,不会产生各种有害的应力集中,所以光缆中的光纤不会产生附加损耗。
结构与材料:
1、铝夹板:由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定,抗大气腐蚀性能好,并具有较好的机械性能。
2、橡胶夹具:由橡胶及中心加强件组成,具有抗臭氧、耐化学、耐气候老化性能,具有高低温度性能,及较高的强度和弹性,较小的压缩变形。
3、护线条预绞丝:按预定的机械性能与化学成分定做的铝合金线材,具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力,能在恶劣的气候环境下长期使用。
4、外层预绞丝:与护线条预绞丝相同。
5、U形挂环、U形螺丝、UB型挂板、ZH型挂环、闭口销:电力标准件。
6、螺栓、弹垫、平垫、螺母:热镀锌标准件。
使用指导:
1、适用于OPGW光缆。
2、单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接;双支悬垂线夹可用于大跨距或大仰(俯)角的直线杆塔。每杆塔一套。
按光缆外径和档距/综合荷载选配悬垂线夹。
3、可以根据杆塔上挂线方法的不同,选用不同的连接金具与悬垂线夹配套。

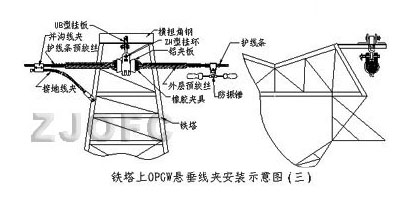

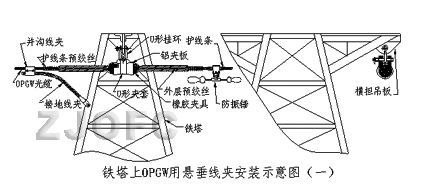

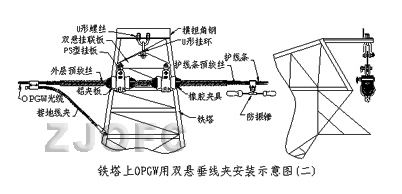

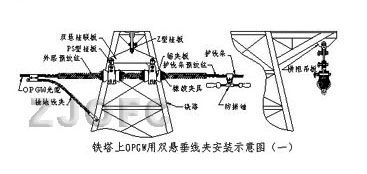

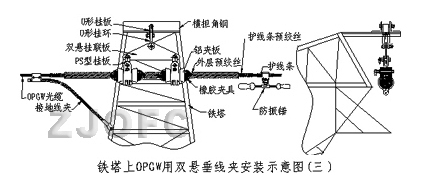

安装示意图(点击可放大图片):


订货信息:

产品编号
产品描述
单位
ZJ10410/O/1010
单支悬垂,适用缆径为9.5~10.1mm,破断力>70kN
套
ZJ10410/O/1080
单支悬垂,适用缆径为10.2~10.8mm,破断力>70kN
套
ZJ10410/O/1080/S
双支悬垂,适用缆径为10.2~10.8mm,破断力>140kN
套
ZJ10410/O/1150/S
双支悬垂,适用缆径为10.9~11.5mm,破断力>140kN
套
……
