ADSS光缆耐张线夹

ADSS光缆耐张线夹


用于ADSS光缆的预绞式耐张线夹
用 途:
本产品用于ADSS光缆线路架设中ADSS光缆与杆塔的联接,预绞丝对ADSS光缆起到保护和提高抗振作用。预绞丝的特殊设计,可以保证耐张线夹本身不会产生对ADSS光缆造成损害的应力集中,从而保证光缆系统的正常寿命。
结构与材料:
1、U形挂环:热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
2、延长杆:热镀锌精密铸钢延长杆,起到将U形连接环和U形挂环连接起来的作用,并避免耐张线夹出口处光缆离杆塔太近,从而保证此处光缆有足够大的弯曲半径。
3、U形连接环:热镀锌精密铸钢U形连接环,夹嵌在耐张线夹U形弯曲头内,起到保护耐张线夹并与延长杆连接的作用。
4、护线条预绞丝:用镀锌钢丝或铝包钢丝制成,预绞丝内壁粘有一层微粒金刚砂,以增加磨擦力。预绞丝在工厂加工时被预制成四个子束,避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲,以免挤压损害光缆。
5、耐张预绞丝:用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束,并在内壁粘有一层牢固的金刚砂,以达到对光缆减少侧压力的条件下增加耐张线夹的握力。
使用指导:
1、用在与终端杆塔、耐张杆塔、转角(仰角)大于25°的杆塔和接续杆塔的联接。
2、按缆径、光缆最大允许使用张力(MAT)或档距选配耐张线夹。
3、具体配置为:终端杆塔---1套/杆塔;耐张杆塔---2套/杆塔;接续杆塔---2套/杆塔。

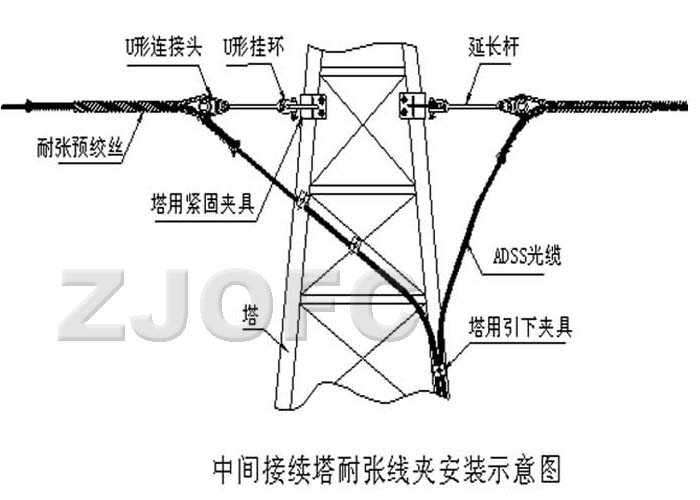

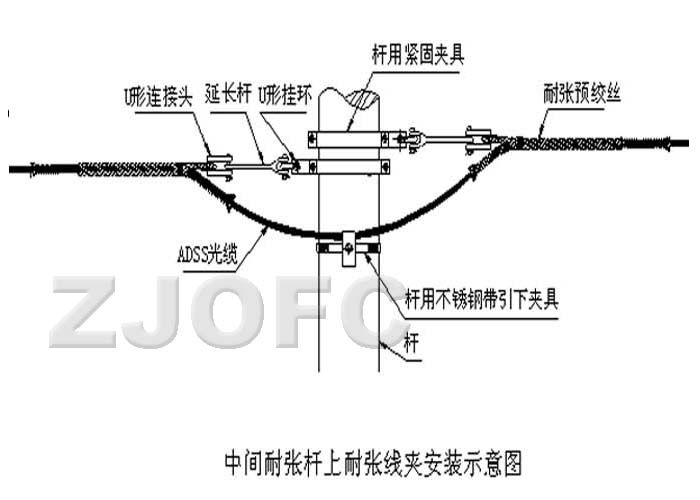

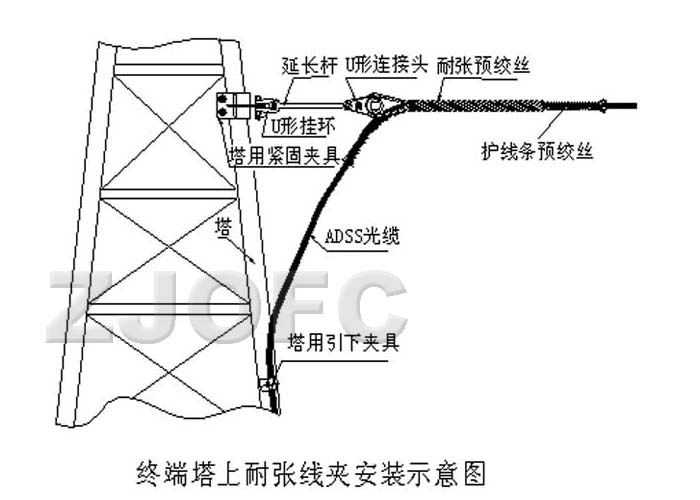

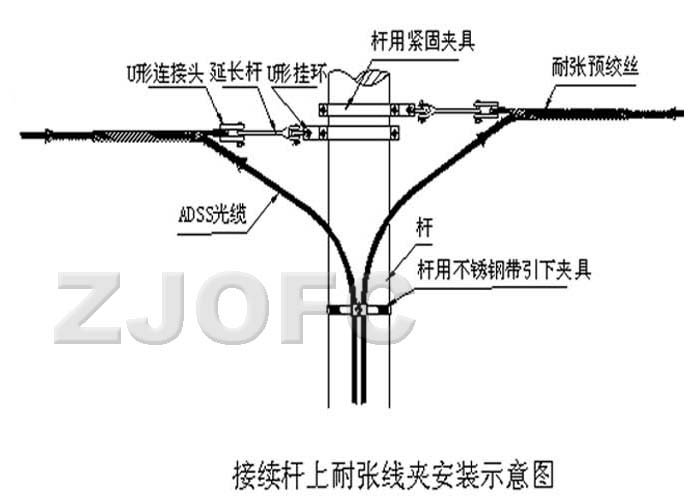

安装示意图(点击可放大图片):

订货信息:
产品编号
产品描述
单位
ZJ10411/A/1100010
适用缆径为9.0~10.0mm,档距≤100m,破断力10kN
套
ZJ10411/A/1100020
适用缆径为9.0~10.0mm,档距100~200m,破断力20kN
套
ZJ10411/A/1110030
适用缆径为10.1~11.1mm,档距200~300m,破断力30kN
套
ZJ10411/A/1110040
适用缆径为10.1~11.1mm,档距300~400m,破断力40kN
套
ZJ10411/A/1220050
适用缆径为11.2~12.2mm,档距400~500m,破断力50kN
套
ZJ10411/A/1220060
适用缆径为11.2~12.2mm,档距500~600m,破断力60kN
套
ZJ10411/A/1440080
适用缆径为13.4~14.4mm,档距≥600m,破断力80kN
套
……
