ADSS光缆悬垂线夹

ADSS光缆悬垂线夹

用于ADSS光缆的预绞式悬垂线夹
用 途:
预绞式悬垂线夹是将ADSS光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力,提高光缆的抗振能力,抑制风力振动的动态应力;还可以保证光缆的弯曲不超过允许的数值,使光缆不产生弯曲应力,所以光缆中的光纤不会产生附加损耗。
结构与材料:
1、铝夹板:由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定,抗大气腐蚀性能好,并具有较好的机械性能。
2、橡胶夹具:由优质橡胶及中心加强件组成,具有抗臭氧、耐化学、耐气候老化性能,具有高低温度性能,及较高的强度和弹性,较小的压缩变形。
3、护线条预绞丝:按预定的机械性能与化学成分定做的铝合金线材,具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力,能在恶劣的气候环境下长期使用。
4、外层预绞丝:与护线条预绞丝相同。
5、螺栓、平垫、弹垫、螺母、闭口销、U形挂环:电力标准件。
使用指导:
1、用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接,每杆塔一套。
2、按缆径、档距/综合荷载,根据选用规格表选配悬垂线夹。

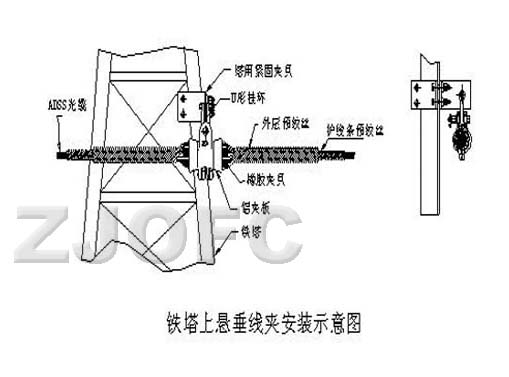

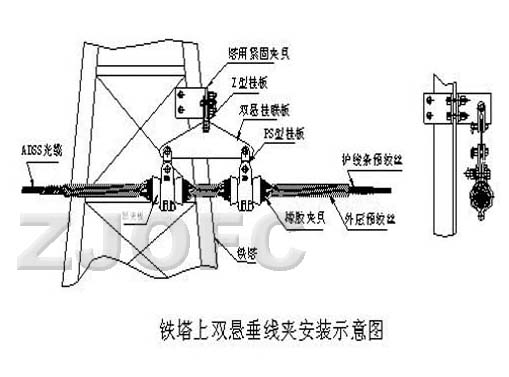

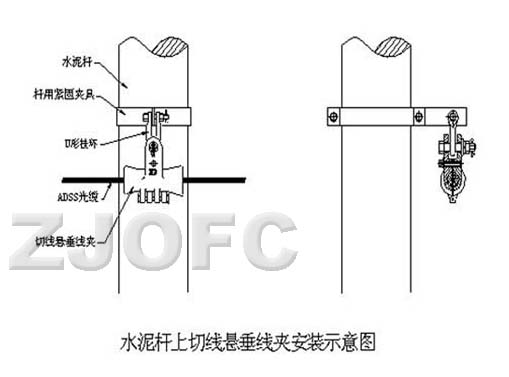

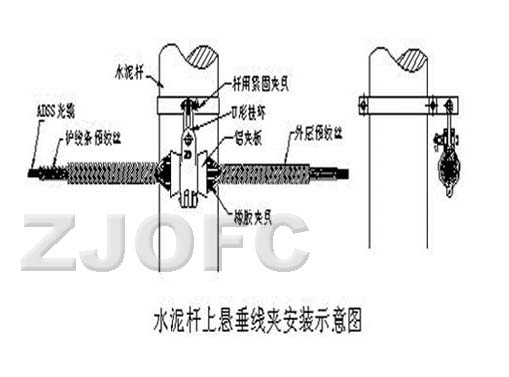

安装示意图(点击可放大图片):

订货信息:
产品编号
产品描述
单位
ZJ10410/A/1110010/J
适用缆径为9.0~11.1mm,档距≤100m,破断力>10kN
套
ZJ10410/A/1010010/L
适用缆径为9.5~10.1mm,档距0m~100m,破断力>10kN
套
ZJ10410/A/1010020/L
适用缆径为9.5~10.1mm,档距100~200m,破断力>20kN
套
ZJ10410/A/1010030/L
适用缆径为9.5~10.1mm,档距200~300m,破断力>30kN
套
ZJ10410/A/1010040/L
适用缆径为9.5~10.1mm,档距300~400m,破断力>40kN
套
ZJ10410/A/1010040/F
适用缆径为9.5~10.1mm,档距100~400m,破断力>40kN
套
ZJ10410/A/1010050/F
适用缆径为9.5~10.1mm,档距400~500m,破断力>50kN
套
ZJ10410/A/1150060/F
适用缆径为10.9~11.5mm,档距500~600m,破断力>60kN
套
ZJ10410/A/1150070/F
适用缆径为10.9~11.5mm,档距600~700m,破断力>70kN
套
ZJ10410/A/1150070/S
适用缆径为10.9~11.5mm,档距>700m,破断力>140kN
套
……
