光纤配线架

光纤配线架

光纤配线架(ODF)系列产品,用于光纤通信系统中局端主干光缆的终端和分配,可以方便的实现光纤线路的连接、分配与调节。是光缆和光通信设备的配线连接设备。
系统特点:
1、电解板架体,整体静电喷涂;
2、采用正面进缆,全正面化操做;
3、安全灵活,可以靠墙或靠背安装,并可大规模并架;
4、模块化结构,可调节熔接、配线单元组合;
5、适用于带状和非带状光缆;
6、卡接式安装FC、SC、ST三种适配器;
7、适配器与接续单元正面呈30°既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼;
8、可靠的光纤开剥、保护、固定、接地装置;
9、确保光纤、光缆在任何位置的弯曲曲率半径大于40mm;
10、采用多组过纤单元,实现跳线管理的科学化;
11、通过各种单元的简单调整,可实现上进缆或下进缆、光纤配线标识清晰。
技术指标:
   • 工作温度:-5℃~+40℃
   • 贮运温度:-25℃~+55℃
   • 相对湿度:不大于85%(+30℃)
   • 大气压力:70kPa~106kPa
   • 标称工作波长:850nm,1310nm,1550nm
   • 光纤连接器插入损耗≤0.5dB
   • 光纤连接器回波损耗≥45dB(PC型)
                      ≥50dB(UPC型)
                      ≥60dB(APC型)
   • 机架高压防护接地与机架绝缘电阻≥1000MΩ/500V(DC)
   • 机架高压防护接地与机架耐电压≥3000V(直流电)/1min不击穿,无飞弧
   • 插拔耐久性寿命   1000次
ODF单元体系列
产品编号
尺寸mm
ZJ105030212
480*250*1U
ZJ105030224
480*300*2U
ZJ105030248
480*210*3U
ZJ105030272
480*210*4U
ZJ105030296
480*300*6U

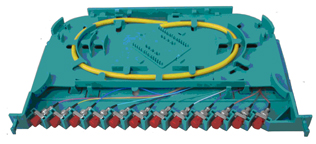

一体化熔配模块
材质:ABS
重量:0.5kg
外形尺寸:340*200*25mm
塑料结构轻巧美观,熔接配线一体化操作方便卡接式安装,模块化结构方便扩容,呈30°即保证了跳线的弯曲曲率半径,有可避免激光灼伤人眼,多种熔接配线标示,方便做熔接和配线记录。

订货信息:

产品编号
尺寸(高*宽*深mm)
单位
ZJ10502208045
2000*800*450
台
ZJ10502228045
2200*800*450
台
……
